CNC加工サービス
精密CNC部品、最短3日で納品いたします。
東莞にある35台の機械を備えた工場で、3軸、4軸、5軸CNCフライス加工および旋削加工を行っております。試作1点から5,000個の中量生産まで対応いたします。
- ▸主要寸法における標準公差は±0.01 mm (10ミクロン)です。
- ▸最大加工範囲 2,250 × 1,850 mm — 大型ハウジング、治具、ブラケットなど
- ▸PEEK、Ultem、チタン、工具鋼など、40種類以上の材料に対応しております。
- ▸GD&T指示のある部品には、完全なFAIレポート付きのCMM検査を実施いたします。

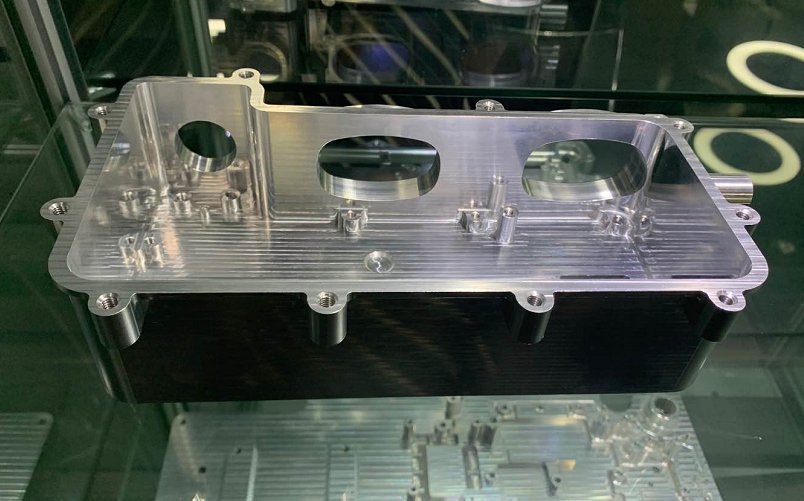

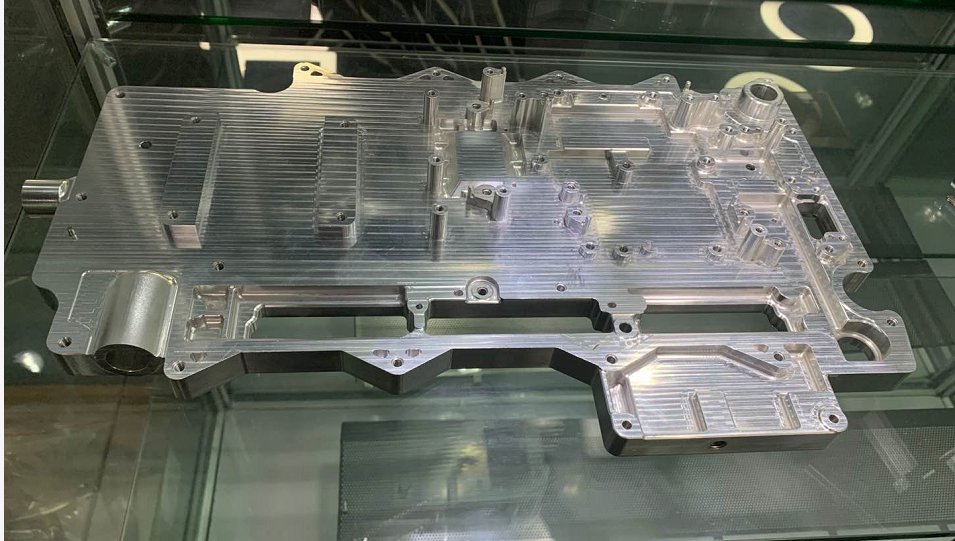

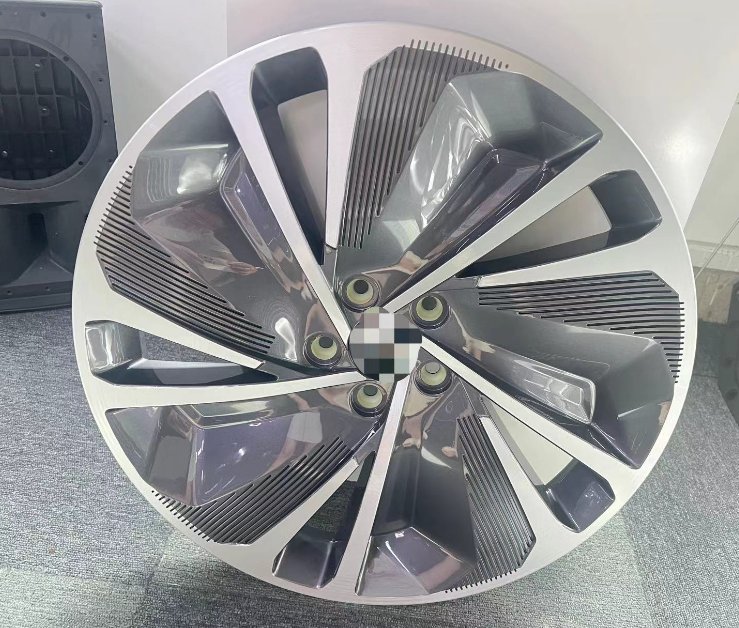

工場にて
実際の部品、実際の機械。
東莞工場で手掛けた、最近のお客様プロジェクトからの厳選された事例です。
材料
対応材料
自動車用高張力鋼や航空宇宙グレードアルミニウムなど、一般的な全てのエンジニアリングプラスチックおよび金属に対応しております。
アルミニウム 6061 / 7075
アルミニウム 2024 / 5052
ステンレス 304 / 316
工具鋼 (SKD11, D2)
軟鋼 (S45C, 1018)
真鍮 (C3604)
銅 (C1100)
チタン グレード5
POM (デルリン)
PEEK
PC / ABS / PMMA
ナイロン (PA6, PA66)
PPS / PPSU
PTFE (テフロン)
ベークライト
ケミカルウッド
表面処理
対応可能な表面処理
加工面そのままビーズブラストヘアーライン仕上げアルマイト処理 — タイプII (クリア、黒、赤、青)アルマイト処理 — タイプIII (硬質アルマイト)黒染め無電解ニッケルめっきクロムめっき亜鉛めっき粉体塗装液体塗装 (RALカラー対応)シルクスクリーン / レーザーマーキング
設計
設計ガイドライン
コストとリードタイムを最適化するために、これらのルールに従ってください。お見積もりレビューの際に、当社のエンジニアがDFM上の問題点を指摘させていただきます。
01
肉厚
プラスチックは最小0.5 mm、金属は0.8 mmです。これより薄い肉厚はDFMレビュー時に指摘され、リブや設計変更をご提案させていただきます。
02
穴あけ深さ
標準的な深さ対直径比は4:1です。ガンドリル加工により、より深い穴 (最大10:1) も可能ですが、追加費用が発生します。必要な場合はご指定ください。
03
内R
すべての内側の角にはR (丸み) が必要です (鋭角な90°の角は不可)。サイクルタイム短縮のため、設計上許容される最大のRを使用してください。
04
ねじ
標準ねじ (M2 – M64) は直接タップ加工します。より小さいねじ (M1 – M1.6) はねじ切りフライス加工が必要ですので、図面に明記してください。
05
公差指示
公差が指定されていない場合、ISO 2768-mが適用されます。重要な寸法のみ公差を指定し、全体的に厳しい公差は避けてください。価格が2倍になる可能性があります。
06
ファイル形式
3DデータはSTEP形式（.stp / .step）を推奨いたします。2D図面はPDF形式で、GD&T、公差、ねじ、表面粗さの指示を含めてください。
仕組み
図面から部品へ
- 01STEPファイルとPDF図面を弊社の見積もりポータルにアップロードしてください。
- 0224時間以内にエンジニアがレビューし、見積もりとDFM（製造性設計）に関するフィードバックを返信いたします。
- 03承認と発注書（PO）受領後、製造を開始いたします。
- 04ファナック、泰群（Taiqun）、北京精彫（Beijing Jingdiao）製の5軸加工機で加工いたします。
- 05三次元測定機（CMM）による検査、FAI（初回品検査）レポート、DDP（仕向地持ち込み渡し・関税込み）での梱包・出荷。
用途
対応業界
自動車医療機器家電ロボティクス航空宇宙R&D産業オートメーション
FAQ
よくあるご質問
Q01アルミニウムで実際にどの程度の公差を維持できますか？+
6061-T6材の場合、図面で指示された重要寸法については、通常±0.01 mmの公差を維持できます。一般的な寸法はISO 2768-m（標準的なサイズで±0.1 mm）に準拠します。厳密な公差は出荷前にCMMで確認いたします。
Q02PEEKやその他の高性能プラスチックの加工は可能ですか？+
はい、可能です。医療および航空宇宙分野のお客様向けに、PEEK、PEI（Ultem）、PPS、PPSU、PTFEなどの加工を日常的に行っています。プラスチックと金属の加工の間にはパージサイクルを設け、専用の工具を使用することで、異物混入を防いでいます。
Q03試作品の実際のリードタイムはどのくらいですか？+
ほとんどの試作品は、発注書（PO）受領後5～7営業日で出荷いたします。アルミニウムやPOM製のシンプルな形状であれば3日で対応可能です。お急ぎの場合はご連絡ください。優先料金をいただくことで、リードタイムを短縮できる場合がございます。
Q04ITAR規制品や輸出管理品に対応していますか？+
ITAR規制の設計には対応しておりません。軍民両用（デュアルユース）品や商用航空宇宙R&Dの案件については、NDA（秘密保持契約）を締結し、弊社の情報セキュリティポリシーに基づき図面の機密性を保持いたします。
Q05どのようなファイル形式に対応していますか？+
3D形状データはSTEP形式（.step / .stp）を推奨いたします。IGES、Parasolid（.x_t）、SolidWorks（.sldprt）も受け付けております。2D図面はPDF形式で、公差、ねじ、表面粗さに関するGD&T指示を含める必要があります。
Q06国際輸送時の部品の梱包はどのように行われますか？+
個々の部品は帯電防止フォームまたはVCI紙で包み、ご要望に応じて衝撃インジケーター付きの箱に梱包いたします。航空便はDHL / FedEx / UPSでDDPまたはDAPにて、大量注文の場合は混載海上貨物で出荷いたします。
